Преобразователь USB в RS232, RS422, RS485

переходник USB-RS232-RS422-RS485
Адаптеры USB-RS232/422/485
Контакты

Для удобства конфигурирования наших радиомодемов, мы разработали и изготавливаем два универсальных, компактных переходника "всё в одном", с компьютерного интерфейса USB в последовательные интерфейсы RS232, RS485, RS422. Также в продаже появились преобразователи RS232-RS485/422 и удлинители линий RS485/422 посмотреть описание и цены можно здесь.

Выпускается две модели: Сверхминиатюрный и миниатюрный с гальванической развязкой.
1. Миниатюрный переходник с гальванической развязкой до 1 кВ. Несмотря на наличие гальванической развязки имеет компактные размеры 60х33х15 мм. Основное назначение подключение устройств с интерфейсами RS232, RS485, RS422 к компьютеру. Интерфейс RS232 реализован только с сигналами приемо/передачи данных RX/TX и только с одним управляющим сигналом DTR. Также переходник имеет возможность питать ваше внешнее устройство, гальванически развязанным от USB напряжением +5 вольт, током не более 30 мА, работает со счетчиком Меркурий 200. Напряжение питание выведено на 1 вывод разъёма DB9. Интерфейсы RS422 и RS485 выведены на тот же разъём DB9, что и RS232, на 7-9 выводы разъёма DB9. Несмотря на гальваническую развязку, поддерживаются все возможные скорости до 3 Мбит (RS485/422) и 1 Мбит (RS232). Суммарный потребляемый ток от USB порта, без питания внешних устройств, не более 50 мА. С питанием дополнительных внешних устройств не более 100 мА. Ток потребления в режиме ожидания не более 30 мА.

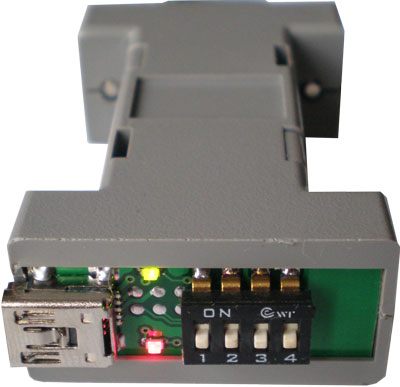

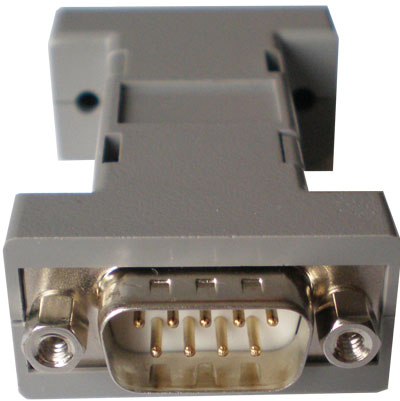

Переходник с гальванической развязкой USB-RS232-RS422-RS485   Переходник с гальванической развязкой USB-RS232-RS422-RS485
Миниатюрный переходник с гальванической развязкой до 1 кВ.



2. Сверхминиатюрный переходник имеет очень компактные размеры. Устройство собрано в стандартном СОМ разъеме 45х30х15 мм, разъём для подключения USB и дип переключатель интерфейсов выведены наружу на 10 мм длины. Потому данный переходник практически не занимает место при транспортировки. Основное назначение временное подключение к различным устройствам с поддерживаемыми интерфейсами. Переходник не имеет гальванической развязки, поэтому при использовании на длинных линиях нужно быть предельно осторожными и отключать от сети подключаемое оборудование или использовать портативный компьютер, питаемый при подключении от аккумуляторов. Для длинных линий, особенно где возможны пробои высокого напряжения, рекомендуем использовать переходник с гальванической развязкой.
Интерфейс RS232 реализован только с парой управляющих сигналов RTS/CTS, что более чем достаточно для использования переходника, как с нашими радиомодемами, так и с большинством современных устройств и контроллеров. Как правило, для  современных устройств, для управления или передачи данных дополнительная пара управляющих сигналов DTR/DSR (просто соединяются на локальном разъёме) и сигналы Ring и DCD, никогда не используются, кроме устройств требующих поддержку режима plug and play и специализированных проводных модемов. Если вам все же необходимы все управляющие сигналы интерфейса RS232, то в тех же габаритах изготавливается переходник USB-RS232 с полным набором управляющих сигналов (внимание, только под заказ от 15 шт.), но в данном переходнике интерфейсов RS422-485 уже, конечно же, не будет. Интерфейсы RS422 и RS485 выведены на тот же разъём DB9, что и RS232, на неиспользуемые RS232 выводы под номерами №1, 9 (485) и №1, 4, 6, 9 (422) в остальном, разъём DB9 полностью соответствует стандартном компьютерному разъёму COM порта. Суммарный потребляемый ток от USB порта не более 35 мА.

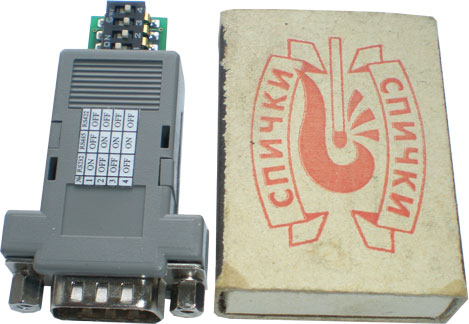

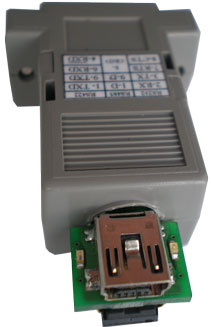

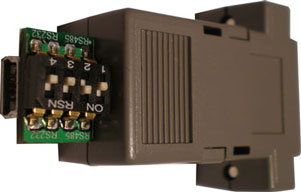

Сверхминиатюрный переходник USB-RS232-RS422-RS485Сверхминиатюрный переходник USB-RS232-RS422-RS485
Сверхминиатюрный переходник.


На обоих переходниках, переключение между интерфейсами RS232, RS485, RS422 осуществляется переключателем. С одной стороны переходники имеют стандартный компьютерный разъём DB9(папа), а с другой мини-USB  разъём, который подключается к компьютеру обычным кабелем USB A – mini USB (5-pin), кабель входит в поставку. Переходники изготавливаются полностью по SMD технологии. Реализованы на микросхеме FT232RL выпускаемой фирмой FTDI и работают стабильно на всех возможных скоростях радиомодема от 4800 до 115200. Необходимо отметить что сейчас достаточно много недорогих переходников USB-RS232 реализованных на базе микросхем фирмы Prolific, но работают такие переходники более или менее стабильно только на низких скоростях и с данными переходниками часто возникают проблемы в стабильности при длительной работе, поэтому настоятельно рекомендуем для использования с нашими радиомодемами использовать переходники только на базе микросхем FT232(FTDI) или XR21(Exar).

Переходники работают под следующим операционными системами Windows 98, 98SE, ME, 2000, Server 2003, XP and Server 2008, Windows 7 32-64-bit, Windows XP and XP 64-bit, Windows Vista and Vista 64-bit, Windows XP Embedded Windows CE 4.2, 5.0 and 6.0 Mac OS 8/9, OS-X Linux 2.4 and greater. Драйверы для переходника можно скачать с сайта фирмы FTDI.
Переходники имеют два светодиода RX/TX для индикации режимов работы. Гарантия 1 год, возврат 2 недели.

Стоимость переходников:
Переходних с гальванической развязкой до 1 кВ. - цена 2200 рублей (есть в наличии)
Сверхминиатюрный переходник - цена 1700 рублей (только под заказ, 1 месяц)
доставка курьером по Москве 350 рублей.
доставка по России почтой EMS от 450 рублей
бандероль 1-го класса от 250 рублей (наложенным платежом не высылаем)
по вопросу приобретения переходников в Москве звоните или заказывайте online
Пожалуйста, не приезжайте в офис для приобретения без предварительного звонка и резервирования.
