Конфигурация радиосетей на базе радиомодема "Интеграл".

Радиомодем "Интеграл" имеет встроенный контроллер сети, который позволяет строить радиосистемы, без создания конфликтов в сети и необходимости их разрешения, что позволяет создавать радиосеть больших размеров с заранее известными временными задержками. Рассматриваемая система связи реализует два метода разделения ресурсов:

  • Временное разделение абонентов (модемов), причем за каждым абонентом закреплено временное окно - время, в течение которого абонент имеет возможность, либо передать данные (размер окна равен времени, которое необходимо для передачи определенного блока данных), либо достоверно занять радиоканал (минимальное окно) и затем передавать данные столько, сколько необходимо.
  • Управление абонентами путем последовательного опроса, их центральной станцией.

Для пояснения конфигураций радиосетей сформулируем определения основных понятий. Множество абонентов (радиомодемов), имеющих одинаковый период опроса, назовем синхрогруппой (СГ). Радиомодем, осуществляющий постоянную, периодическую, первичную (начальную) синхронизацию всей сети назовем центральной станцией (ЦС). Радиомодемы, осуществляющие вторичную синхронизацию от ЦС и/или собирающие данные от СГ назовем базовыми станциями (БС). Максимальное время опроса всех СГ не должно превышать 15 минут.

Все конфигурации радиосетей, могут иметь любой из вышеперечисленных методов синхронизации. Выбор метода основывается в основном на радиовидимости и способе опроса контроллеров, объектов. В любом случае, при использовании синхронизации сети исключаются конфликты в сети, что позволяет строить сети с предсказуемыми временными характеристиками.

Общее описание
Характеристики
Преимущества
Условия поставки

Фотографии

Статьи
Вопрос-ответ

Соединение “точка-точка” с синхронизацией ЦС.
Соединение радиомодемов “точка-точка” с синхронизацией ЦС

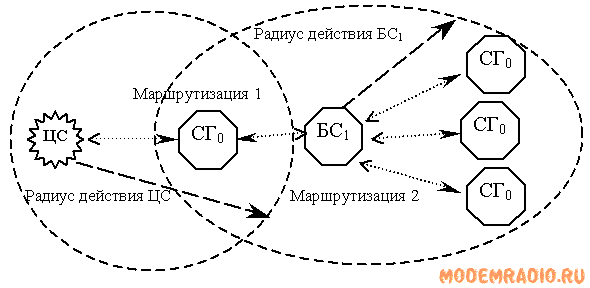

Соединение “точка-точка” с синхронизацией ЦС, БС и маршрутизацией.
Соединение “точка-точка” с синхронизацией ЦС, БС и маршрутизацией.

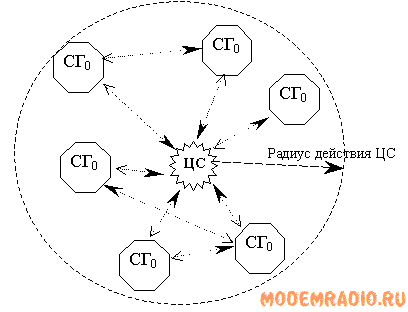

Типовая схема сети точка - много точек с синхронизацией ЦС все со всеми.
Типовая схема сети радиомодемов точка - много точек с синхронизацией ЦС все со всеми

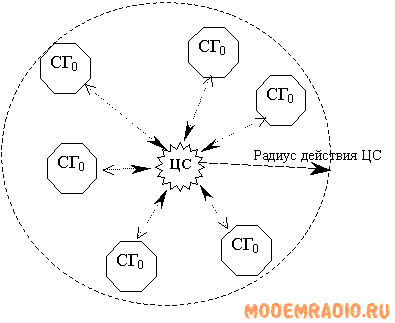

Типовая схема сети точка - много точек с управлением ЦС, выход в радиоэфир только по команде ЦС.
Типовая схема сети точка - много точек с управлением ЦС,выход в радиоэфир только по команде ЦС.

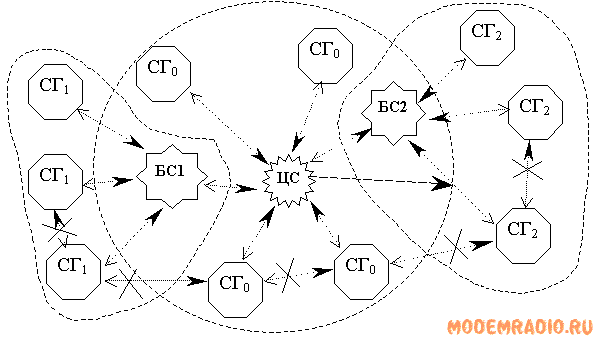

Типовая схема сети точка - много точек с двумя дополнительными подсетями.
Типовая схема сети точка - много точек с двумя дополнительными подсетями.
