Варианты подключения радиомодемов "Интеграл" к терминальному оборудованию.

Все радиомодемы серии "S" и "M" имеют встроенный ethernet интерфейс 10/100BASE-TX/FX и стандартные интерфейсы RS232, RS485, RS422 для подключения различного внешнего терминального оборудования. Ниже приводятся основные сведения для подключения и использования указанных интерфейсов с радиомодемами Интеграл.

1. Краткое описание интерфейсов.
RS232 - последовательный асинхронный дуплексный интерфейс, используемый для передачи цифровых данных по одному проводу, данные передаются последовательно по очереди, начиная, с младшего бита, для синхронизации используется "нулевой" стартовый бит и "единичный" стоповый бит. Для физической передачи логического нуля используется напряжение -15..-3 вольта, а для логической единицы +3..+15 вольт. Длина соединительного кабеля данного интерфейса по стандарту ограничена 15,24 метра. По нашему опыту эксплуатации радиомодемов при скорости 19200 и использовании 4-х проводной витой пары, возможно, работать с длиной кабеля до 50 м.
RS485 - последовательный асинхронный симплексный интерфейс, используемый для передачи цифровых данных по паре проводов, формат передаваемых данных полностью идентичен интерфейсу RS232. Данный интерфейс симплексный, одновременно передача возможна лишь в одну сторону. Для физической передачи данных, используется два противофазных сигнала, при передаче логического нуля уровень одного всегда равен "0"(0 вольт), а другого "1"(+3..+5 вольт), а когда происходит передача логической единицы всё наоборот, причём для достоверного приёма минимальная разница между сигналами должна быть всего 200 милливольт. Такая дифференциальная схема передачи позволяет передавать на достаточно большие расстояния, даже на скорости 115200 бод/с до 1,2 км.
RS422 - последовательный асинхронный дуплексный интерфейс используемый для передачи цифровых данных по паре проводов. RS422 идентичен интерфейсу RS485, но позволяет передавать данные сразу в обе стороны. Данный интерфейс, возможно, использовать, как полную замену интерфейсу RS232 но с существенной большой дальностью действия, длина кабеля при скорости 19200 бод/с и использовании 4-х проводной витой пары может достигать 3 км.
10/100BASE-TX/FX- высокоскоростной дуплексный ethernet интерфейс, используемый для передачи цифровых данных по паре проводов. Для подключения данного интерфейса требуется наличие устройств поддерживающих международный стандарт - IEEE 802.3u. В радиомодеме Интеграл 400, интерфейс реализован на микросхеме фирмы Asiх и поддерживает автоматическое определение скорости, полярности подключения и режимов работы интерфейса. Длина кабеля может быть до 100 метров. Необходимо отметить, что данный интерфейс имеет гальваническую развязку с радиомодемом, через согласующий трансформатор.



Общее описание
Характеристики
Преимущества
Условия поставки

Фотографии

Статьи
Вопрос-ответ

2. Подключение радиомодемов Интеграл через интерфейс RS232.
Для подключения к радиомодему терминального оборудования через RS232 достаточно трёх сигнальных проводов TX(передача-выход), RX(приём-вход) и GND(земля). В случае если для терминального оборудования необходимы дополнительные сигналы управления передачей данных возможно подключить также и RTS(запрос для передачи - выход), CTS(сброс для передачи - вход), DTR(готовность выходных данных -выход), DSR(готовность данных - вход). В общем случае, если терминальноё оборудование не требует наличия дополнительных сигналов управления, рекомендуем подключать только сигналы TX/RX и устанавливать режим работы порта в "DOX".

Схема подключения радиомодемов Интеграл 400 к компьтерному разъёму типа DB-9, с использованием стандарной 4-х проводной витой пары.
Схема подключения радиомодемов Интеграл 400 к компьтерному разъёму типа DB-9, с использованием стандарной 4-х проводной витой пары.

В случае если управляющие сигналы не используются, оставшиеся синюю и коричневые пары следует запараллелить с оранжевой и зелёной.



3. Подключение радиомодемов Интеграл 400 через интерфейс RS422.
Для подключения к радиомодему терминального оборудования через RS422 достаточно четырёх сигнальных проводов, IA(не инвертирующий вход), IB(инвертирующий вход), OA(не инвертирующий выход), OB(инвертирующий выход), причём пары сигналов IA/IB и OA/OB, обязательно должны идти витой парой, т.к. данные пары сигналов дифференциальные. Также если не требуется иного,рекомендуем подключать сигнал GND(земля), которая подключается к любой свободной паре, либо к экрану кабеля, если таковой имеется.

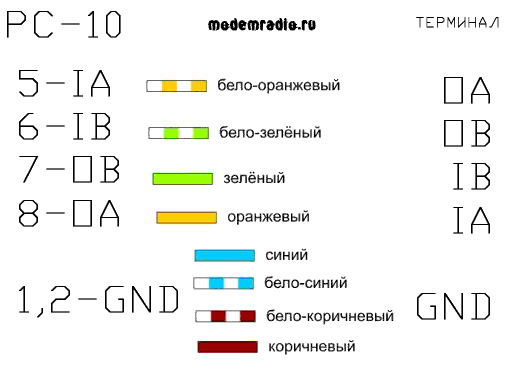

Схема подключения интерфейса RS422 к радиомодемам Интеграл 400.
Схема подключения интерфейса RS422 к радиомодемам Интеграл 400.


4. Подключение радиомодемов Интеграл через интерфейс RS485.
Для подключения к радиомодему терминального оборудования через RS485 достаточно двух сигнальных проводов, A(не инвертирующий вход/выход), B(инвертирующий вход/выход), причём сигналы A/B обязательно должны идти витой парой, т.к. данная пара сигналов дифференциальная. Интерфейс RS485 в радиомодеме Интеграл 400 получается путём объединения сигналов интерфейса RS422, следует соединить 5н с 8н и 6н с 7н, получится 5,8-A прямой вход/выход интерфейса RS485 и 6,7-B инверсный вход/выход интерфейса RS485. Также необходимо программой конфигурирования радиомодемов, запрограммировать, что используется 485-интерфейс. Если не требуется иного, рекомендуем подключать сигнал GND(земля), которая подключается к любой свободной паре, либо к экрану кабеля, если таковой имеется.

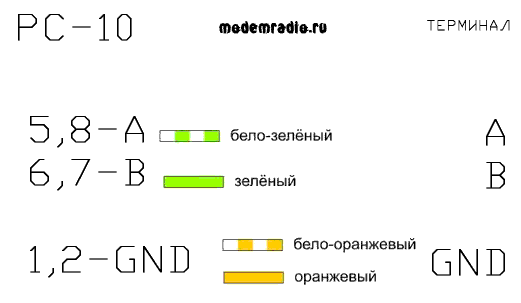

Схема подключения интерфейса RS485 к радиомодемам Интеграл 400.
Схема подключения интерфейса RS485 к радиомодемам Интеграл 400.



5. Подключение радиомодемов Интеграл 400 через ethernet интерфейс 10/100BASE-TX/FX.
Для подключения данного интерфейса необходима стандартная четырёхпроводная витая пара.

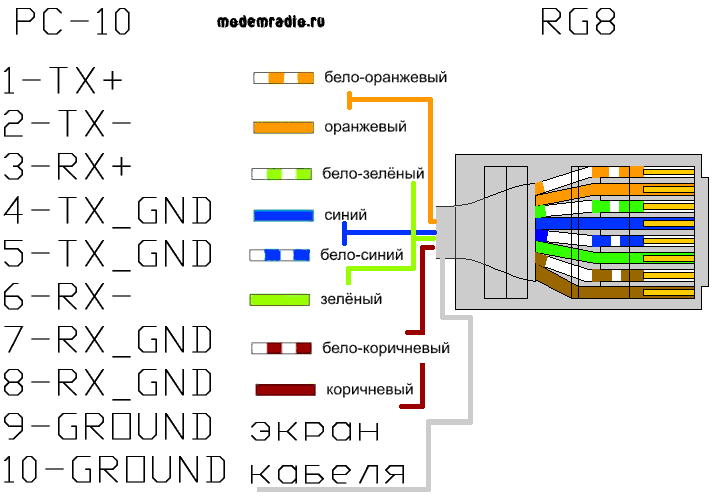

Схема подключения интерфейса 10/100BASE-TX/FX к радиомодемам Интеграл 400.
Схема подключения интерфейса 10/100BASE-TX/FX к радиомодемам Интеграл.

Интерфейс 10/100BASE можно использовать, для подключения самых различных устройств. Рассмотрим наиболее часто встречающиеся применения.

5.1 Подключение Web камеры или банковского терминала.
Для подключения Web камеры ей нужно присвоить постоянный IP адрес, например, 10.0.0.1, затем присвоить IP адрес радиомодему, подключаемому к Web камере, например, 10.0.0.2. Второй радиомодем, подключаемый к компьютеру должен иметь адрес из другой подсети, например 10.1.0.3 или необходимо включать функцию ARP агента. Другую подсеть можно получать и через задания соответствующей маски сети. Далее на компьютере, одному из сетевых адаптеров присваивается постоянный IP адрес, например, 10.1.0.4. После чего все данные с Web камеры будут поступать на компьютер, а все запросы с компьютера будут доставляться к Web камере. Для проверки правильности настройки всех устройств и работоспособности радиоканала, можно сделать пинг всех устройств в сети, включая радиомодемы. К примеру, ping 10.0.0.2 .
Необходимо отметить, для того чтобы Web камера смогла нормально работать через узкополосный радиоканал, на ней необходимо выставить соответствующий битрейт. Также заметим, не во всех Web камерах имеются подобные настройки. Таким же образом настраивается и любой банковский терминал, причём в отличие от Web камер, терминалов может быть сколь угодно много. Хотя возможно подключить и несколько Web камер, но передавать данные в один момент времени можно будет лишь с одной из всех камер, так как скорость передачи по радиоканалу, позволяет предавать видео только с одной камеры.

5.2 Подключение контроллеров.
Для подключения контроллеров поддерживающих 10/100BASE интерфейс также нужно присвоить постоянные IP адреса из одной сети (например, из 10.0.0.0) всем контроллерам и подключенным к ним радиомодемам, затем на центральном радиомодеме и подключенном к нему центральном компьютере или контроллере, присвоить любые IP адреса из любой другой подсети (например, из 10.1.0.0). Затем в опрашивающем устройстве (компьютер, контроллер) прописать IP адреса удалённых контроллеров. Для проверки всех подключений рекомендуем сделать пинг всех подключённых в сети устройств.

5.3 Подключение к интернет.
Для доступа удалённых устройств через радиоканал к сети интернет, необходимо радиомодему, выполняющему функции центрального, присвоить постоянный внешний IP адрес или радиомодем сам получит такой адрес, если в вашей сети имеется DHCP сервис. А уже центральный радиомодем сам выполнит функцию NAT и все необходимые операции по ретрансляции TCP/IP трафика. Схема подключения всех удалённых радиомодемов аналогична схеме подключения контроллеров, Web камер и банкоматов, всем удалённым устройствам следует присвоить постоянные IP адреса из любой внутренней сети (например, из 10.0.0.0). Все удалённые устройства смогут через радиоканал, производить любой обмен, запросы и соединения в интернет. Необходимо отметить, что по умолчанию, пропускается весь TCP/IP трафик, кроме UDP пакетов. Если необходимо пропускать и UDP пакеты на центральном радиомодеме следует открыть соответствующий порт. Создавая радиоизернет сеть на базе наших радиомодемов, нужно учитывать что скорость передачи в радиоканале существенно ниже, чем скорость обмена в изернет сети, хотя обмен с центральным радиомодемом и будет осуществляться на скорости сети 10/100 Мбит/сек, обмен с удалёнными радиомодемами никогда не будет выше скорости обмена по узкополосному симплексному радиоканалу. Накопительный буфер радиомодема Интеграл 400, для изернет канала составляет не менее 32 Кбайт. В качестве центрального, может быть установлен любой радиомодем все нужные функции и программные возможности есть у всех радиомодемов. Также все радиомодемы поддерживают программирование собственных настроек через web интерфейс. Для того чтобы открыть страницу с настройками и статистикой достаточно в строке любого браузера набрать соответствующий IP адрес нужного радиомодема.
